Hogyan mérjük a CNC router pontosságát?

Szia! CNC útválasztók szállítójaként gyakran kérdeznek tőlem, hogyan mérhetem ezeknek a gépeknek a pontosságát. Ez döntő szempont, különösen a fa-, fémmegmunkáló és más iparágakban dolgozók számára, akik precíz vágásokra és gravírozásokra támaszkodnak. Ebben a blogban megosztok néhány betekintést a CNC útválasztó pontosságának mérésére.

A CNC útválasztó pontosságának alapjainak megértése

Mielőtt belemerülnénk a mérési módszerekbe, gyorsan értsük meg, mit értünk a CNC útválasztó pontosságán. A pontosság azt jelenti, hogy a gép milyen szorosan tudja követni a programozott útvonalat és előállítani a kívánt méreteket. Számos tényező befolyásolja, beleértve a gép alkatrészeinek minőségét, a vezérlőrendszert és a környezetet, amelyben működik.

Lineáris pontosság mérése

A CNC útválasztó pontosságának mérésének egyik elsődleges módja a lineáris pontosságának ellenőrzése. Ez magában foglalja annak mérését, hogy a gép milyen pontosan tud mozogni egy egyenes vonalban a tengelyei (X, Y és Z) mentén.

Tárcsajelző használata

A mérőóra egy praktikus eszköz a lineáris pontosság mérésére. A következőképpen használhatja:

1. Szerelje fel a tárcsajelzőt: Először szerelje fel a tárcsajelzőt egy stabil rögzítésre a gép asztala közelében. Győződjön meg arról, hogy biztonságosan rögzítve van, és hogy a szonda hozzáérhet a gép mozgó részéhez.
2. Nulla a jelzőt: Mozgassa a gépet egy kiindulási pontra, és nullázza le a tárcsa jelzőjét. Ez referenciapontot ad a mérésekhez.
3. Mozgassa a gépet: Programozza a gépet úgy, hogy az egyik tengelye mentén meghatározott távolságot mozogjon. Például beprogramozhatja 100 mm-es mozgásra.
4. Mérések elvégzése: Ahogy a gép mozog, a tárcsa jelző minden eltérést mutat a programozott útvonaltól. Vegye figyelembe a kijelzőn a maximális és minimális értékeket.
5. Számítsa ki a hibát: Vonja ki a minimális értéket a maximális értékből, hogy megkapja a teljes hibát. Osszuk el ezt a hibát a programozott távolsággal (ebben az esetben 100 mm-rel), és szorozzuk meg 100-zal, hogy megkapjuk a százalékos hibát.

Például, ha a számlapjelző maximális értéke 0,05 mm, a legkisebb pedig 0,01 mm, a teljes hiba 0,04 mm. A százalékos hiba (0,04 / 100) x 100 = 0,04%.

Lézeres interferométer használata

A lézeres interferométer egy fejlettebb eszköz a lineáris pontosság mérésére. Lézerfény segítségével nagy pontossággal méri a gép által megtett távolságot. Így működik:

1. Állítsa be az interferométert: Szerelje fel a lézerinterferométert egy stabil felületre a gép közelében. Győződjön meg arról, hogy egy vonalban van a mérni kívánt tengellyel.
2. Rögzítse a fényvisszaverőt: Rögzítsen fényvisszaverőt a gép mozgó részéhez. A retroreflektor visszaveri a lézerfényt az interferométerre.
3. Mérések elvégzése: Programozza a gépet úgy, hogy a tengely mentén meghatározott távolságot mozogjon. Ahogy a gép mozog, az interferométer méri a fényvisszaverő által megtett távolságot, és összehasonlítja a programozott távolsággal.
4. Elemezze az adatokat: Az interferométer részletes jelentést ad a gép pontosságáról, beleértve a hibákat és a programozott útvonaltól való eltéréseket.

A lézeres interferométer használatával pontosabb és részletesebb méréseket végezhet, mint a mérőóra, de költségesebb is, és több műszaki szakértelmet igényel a működése.

Szögpontosság mérése

A lineáris pontosság mellett fontos a CNC router szögpontosságának mérése is. Ez különösen fontos olyan gépeknél, amelyeket különböző szögben vágnak vagy gravíroznak.

Szögmérő használata

A szögmérő egy egyszerű eszköz a szögpontosság mérésére. A következőképpen használhatja:

1. Jelöljön meg egy referenciavonalat: Jelöljön meg egy referenciavonalat a gép asztalán vagy a munkadarabon. Ez kiindulási pontot ad a mérésekhez.
2. Programozza be a gépet: Programozza be a gépet meghatározott szögben történő elforgatásra. Például beprogramozhatja 45 fokos elforgatásra.
3. Mérje meg a szöget: Használjon szögmérőt a gép tényleges forgási szögének mérésére. Hasonlítsa össze ezt a szöget a programozott szöggel a hiba meghatározásához.
4. Számítsa ki a hibát: Vonja ki a tényleges szöget a programozott szögből, hogy megkapja a hibát. Osszuk el ezt a hibát a programozott szöggel, és szorozzuk meg 100-zal, hogy megkapjuk a százalékos hibát.

Például, ha a programozott szög 45 fok, a tényleges szög pedig 44,5 fok, a hiba 0,5 fok. A százalékos hiba (0,5 / 45) x 100 = 1,11%.

Digitális szögmérő használata

A digitális szögmérő pontosabb és kényelmesebb eszköz a szögpontosság mérésére. Elektronikus érzékelőket használ a szög nagy pontosságú mérésére. A következőképpen használhatja:

1. Helyezze el a szögmérőt: Helyezze a digitális szögmérőt a gép asztalára vagy munkadarabjára. Győződjön meg arról, hogy vízszintes és egy vonalban van a mérni kívánt tengellyel.
2. Nulla a mérőműszert: Nyomja meg a nulla gombot a szögmérőn, hogy nullára állítsa azt. Ez referenciapontot ad a mérésekhez.
3. Programozza be a gépet: Programozza be a gépet meghatározott szögben történő elforgatásra. Ahogy a gép forog, a szögmérő mutatja a tényleges forgásszöget.
4. Elemezze az adatokat: Hasonlítsa össze a szögmérőn látható tényleges szöget a programozott szöggel a hiba meghatározásához. A szögmérő digitálisan is leolvashatja a hibát.

A CNC útválasztó pontosságát befolyásoló tényezők

Számos tényező befolyásolhatja a CNC útválasztó pontosságát. Íme néhány a leggyakoribbak közül:

Gépminőség

A gép alkatrészeinek, mint például a motorok, csapágyak és lineáris vezetők minősége jelentősen befolyásolhatja a gép pontosságát. A jobb minőségű alkatrészek általában jobb pontosságot eredményeznek.

Vezérlőrendszer

A CNC router vezérlőrendszere felelős a programozott utasítások értelmezéséért és a gép mozgásának vezérléséért. A fejlettebb vezérlőrendszer nagyobb pontosságot és pontosságot biztosíthat.

Környezeti feltételek

A környezet, amelyben a CNC útválasztó működik, szintén befolyásolhatja a pontosságát. Az olyan tényezők, mint a hőmérséklet, a páratartalom és a vibráció a gép kitágulását vagy összehúzódását okozhatják, ami hibákhoz vezethet a vágási vagy gravírozási folyamat során.

Szerszámozás

A CNC routerben használt vágószerszámok minősége és állapota is befolyásolhatja a pontosságát. A fénytelen vagy elhasználódott szerszámok durva vágásokat és pontatlan méreteket okozhatnak.

A CNC útválasztó pontosságának javítása

Ha úgy találja, hogy a CNC útválasztó pontossága nem éri el a megfelelőt, több lépést is megtehet annak javítására:

Kalibrálja a gépet

A CNC útválasztó rendszeres kalibrálása segíthet a pontosság biztosításában. Ez magában foglalja a gép alkatrészeinek és beállításainak a programozott utasításoknak megfelelő beállítását.

Frissítse az összetevőket

A gép alkatrészeinek, például a motorok, csapágyak és lineáris vezetők korszerűsítése javíthatja a gép pontosságát és teljesítményét.

Irányítsd a környezetet

A CNC útválasztó működési környezetének szabályozása segíthet csökkenteni a hőmérséklet, a páratartalom és a vibráció hatását. Ezt klímaberendezéssel, páramentesítővel és rezgésszigetelő párnákkal lehet megtenni.

Használjon kiváló minőségű szerszámokat

A jó minőségű vágószerszámok használata és azok rendszeres cseréje elősegítheti a pontos vágásokat és méreteket.

Következtetés

A CNC router pontosságának mérése fontos lépés a teljesítmény és a minőség biztosítása szempontjából. Az ebben a blogban ismertetett módszerek és eszközök használatával pontosan mérheti gépe lineáris és szögpontosságát, és azonosíthatja a fejlesztésre szoruló területeket.

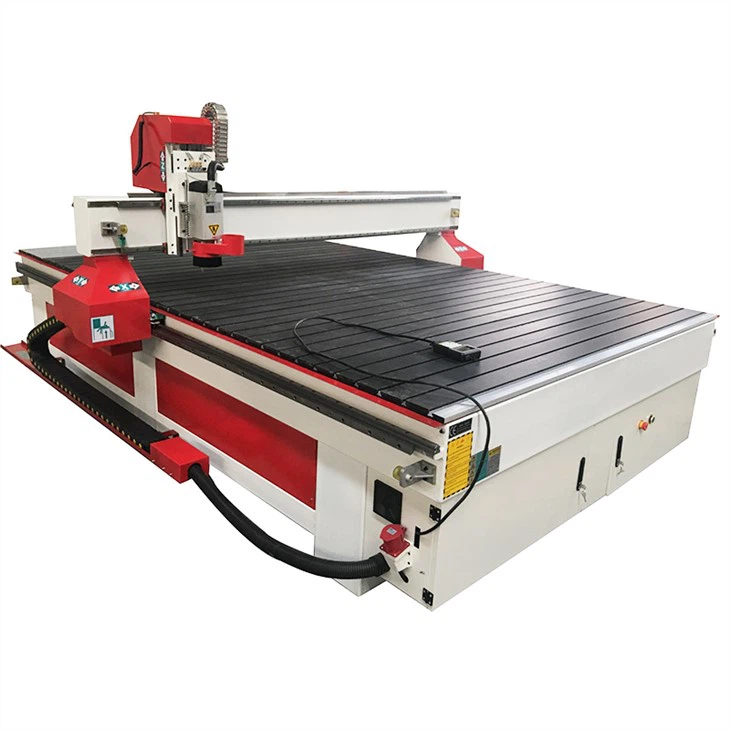

Ha kiváló minőségű CNC routerre vágyik, tekintse meg a mi ajánlatunkat2030-as fa CNC gravírozógép. Úgy tervezték, hogy precíz vágásokat és gravírozást biztosítson nagy pontossággal.

Ha bármilyen kérdése van, vagy szeretné megvitatni a CNC router igényeit, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk megtalálni a vállalkozása számára megfelelő gépet.
